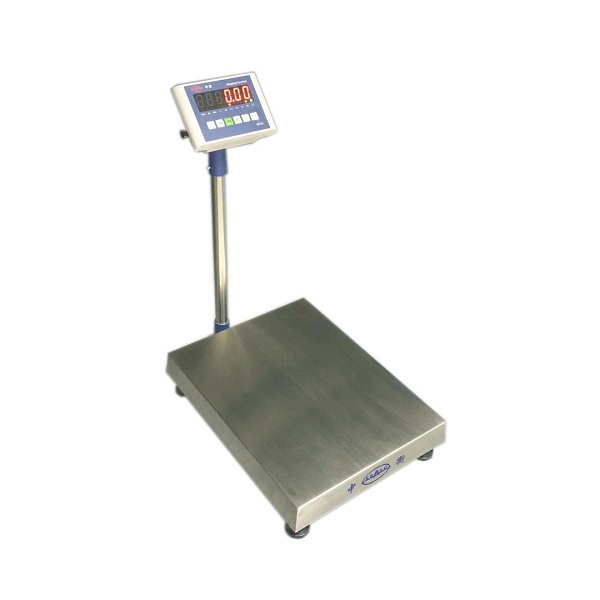

稱重傳感器——原理及常見的接線問題

返回列表 發布日期： 2019-12-17 16:19

稱重傳感器的原理：
彈性體(彈性元件，敏感梁)在外力作用下產生彈性變形，使粘貼在他表面的電阻應變片(轉換元件)也隨同產生變形，電阻應變片變形后，它的阻值將發生變化(增大或減小)，再經相應的測量電路把這一電阻變化轉換為電信號(電壓或電流)，從而完成了將外力變換為電信號的過程。

稱重傳感器如何接線：
      首先確定顯示器上傳感器器接口的電源正、電源負、反饋正、反饋負、信號正、信號負，如果是6線制傳器，測出傳感器電阻最小的兩組線分別是電源正、反饋正；電源負、反饋負，接到顯示器后對傳感器加載，測量另外兩根線的電壓值(毫伏)正接顯示器信號正，負接顯示器信號負；如果是四線值，需要將顯示器的電源正與反饋正短接、電源負與反饋負短接，用萬用表測量傳感器四根線，其中電阻值最大的兩根是電源，另外兩根是信號；
      根據傳感器的產地，可以用引線的色判斷，我們一般是紅為電源正，黑為電源負，黃為信號正，白為信號負。
      稱重傳感器可以采用兩種不同的輸入、輸出接線方法：一種是四線制接法，另一種是六線制接法。
      四線制接法的稱重傳感器對二次儀表無特殊要求，使用起來比較方便，但當電纜線較長時，容易受環境溫度波動等因素的影響。
